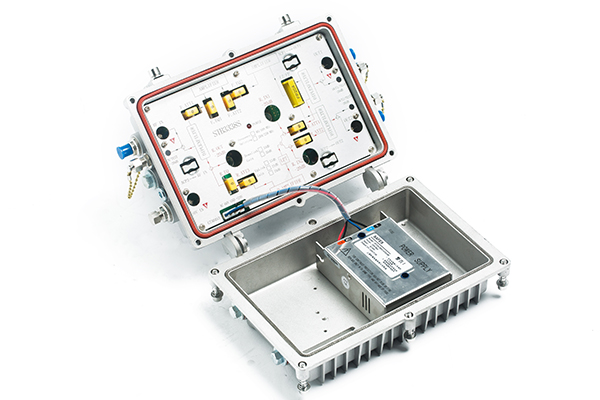

STB3338S型 1.2GHz射频放大器

产品描述

STB3338S 是一款带宽为1.2GHz的双向射频放大器，支持DOCSIS3.1。

STB3338S 采用砷化镓功率倍增放大器件，因而保证了好的CTB和CSO性能。

STB3338S 所有的输出电平和均衡的调节均采用标准的JXP型PAD，以减少器件的备份。

STB3338S 是一款有线电视系统分配网络的升级换代理想产品。

产品特性

1.2GHz带宽

采用砷化镓器件

电平和均衡调节采用标准JXP插入式PAD

RF输入、输出口具有防雷击和浪涌保护

第二输出口可灵活选择分支或分配输出。

紧凑型设计，体积小

低噪声，低功耗

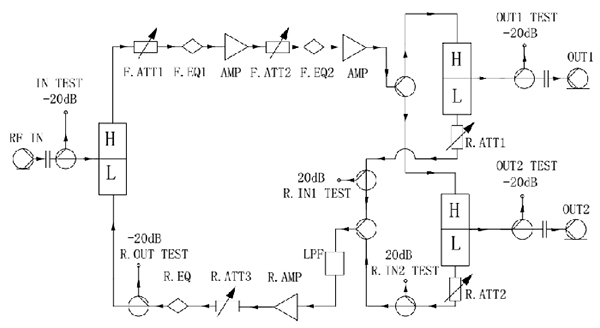

电原理图

技术性能

表1. 正向部分性能

项目	单位	指标
频率范围	MHz	258 – 1200 （其它频段可选）
最小满增益^1）	dB	38
带内平坦度	dB	± 0.75
参考输出电平	dBuV	109 （单输出口） 105 （双输出口，二分配）
电平调节范围	dB	0 – 20 （1dB 步进）
均衡调节范围	dB	0 – 20 （1dB 步进）
反射损耗	dB	16 @ 258 – 860 MHz 14 @ 860 – 1200 MHz
射频测试口	dB	- 20
噪声系数¹^）	dB	9
群时延	ns	20
CTB ^2）	dB	65
CSO ^2）	dB	65
增益稳定度	dB	± 1

表2. 反向部分性能

项目	单位	指标
频率范围	MHz	5 – 204 （其它频段可选）
最小满增益^1）	dB	21
带内平坦度	dB	± 0.5
电平调节范围	dB	0 – 20 （1dB 步进）
均衡调节范围	dB	0 – 10 （1dB 步进）
最大输出电平	dBuV	110
信号交流声比	％	1
群时延	ns	20
载波二阶互调比	dB	52
反射损耗	dB	16
射频测试口	dB	- 20
噪声系数¹^）	dB	8.5

表3. 通用部分性能

项目	单位	指标
供电电压	VAC	60 （其它供电可选）
功耗	W	22
外形尺寸（宽 x 高 x 深）	mm	250 x 200 x 110
重量	kg	2.3
工作温度	°C	- 25 – + 55
储存温度	°C	- 55 – + 70
相对湿度	%	5 – 90 （非冷凝）
防水防尘等级	-	IP67
耐冲击电压	kV	5 （10/700ns）
射频连接器和供电端口	-	F

注：

1) 增益和噪声测量时，中间级衰减器为4dB，其它衰减器和均衡器均为0 dB。

2) 非线性失真测量的参考输出电平为109 dBuV（单输出口）或105 dBuV（双输出口），中间级衰减器为4dB，均衡器为16dB，输出电平倾斜11dB @ 258 – 1200 MHz。加载36个PAL D/K CW载波 @ 258 – 550 MHz，QAM数字载波 @ 550 MHz – 1 GHz，QAM载波比模拟载波低10 dB。

3) 除非另有注明，指标反映的是在20ºC环境条件下的典型性能。
